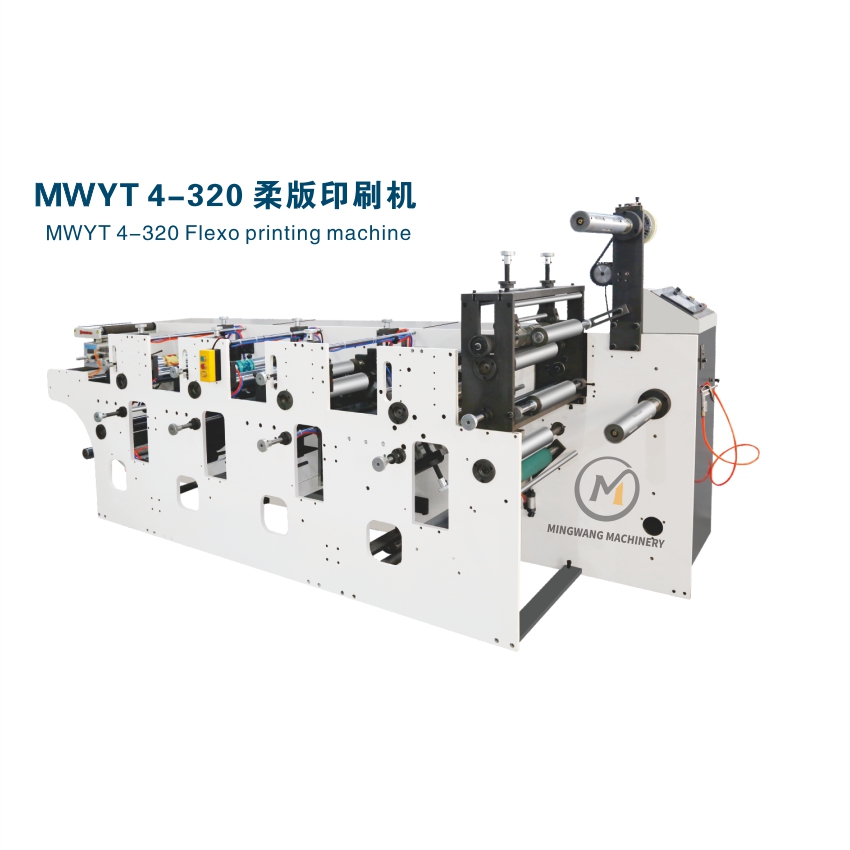

一 特點：



1.從放料到收料超短距離。



2.陶瓷棍配刮刀，印刷潤實，色澤清晰。



3.反復印刷長度190.5-635MM，填補層疊式柔版印刷機印刷長度不夠的空白。



4.采用齒輪套色，解決了360度套色裝置間隙大，裝配不良等影響套色精準，印刷穩定的諸多弊端。



5.從卷料供紙、印刷、烘干、模切、收廢料、收卷一次連貫完成。



6.水性墨印刷、無污染、環保、印刷速度根據網線不同，速度也有所不同，目前印刷標簽最快的速度是117米每分鐘。



7.印刷票據、標簽、卡紙、高檔不干膠商標，服裝吊牌等。



8.承印材料：紙張20~250g/㎡不干膠軟性卷材等材料。



9.工藝：

1放料、2自動恒張力、3刮刀、4印刷單元、5紅外線烘干、6模切7、牽引8、自動恒張力、9、中心收料

二. 技術參數

印刷形式: 柔印

印刷速度 : 10m/min－100m/min

機械速度： 10m/min-120m/min

基材最大寬度 : 350mm

印刷寬度: 50-450mm

印刷周長： 190.5-635mm

印版厚度： 1.7MM（特殊提前告知）

網紋輥規格： Φ85*350*4

鋁導輥規格： Φ70*350

印刷底輥： Φ85*350

放卷最大直徑 : Φ550 mm

收卷最大直徑 : Φ550 mm

烘箱最高溫度： 80℃

基材卷芯內徑 : 74mm

整機總功率 : 電機功率5.5kW，電加熱功24KW

烘干熱源： 電加熱

機器重量 : 2000KG

外型尺寸 : 6000(L) x  1250(W) x 1500（H）mm

機身顏色 : 白色+灰（特殊提前告知）



三、機器配置：

1. 放卷裝置：

1) 單臂式               中心卷起

2) 放卷最大直徑：      Φ550 mm

3) 氣脹軸規格：          3”

4) 氣脹軸數量：          1

5) 張力控制范圍：      0-50kg/全幅寬

6) 磁粉：              5KG，自動張力控制

7)  模擬糾偏系統       1套

2. 印刷單元

1) 驅動方式：減速電機驅動，同步帶傳動。

2) 印刷版棍軸：

（1） 縱向套色：手動

（2） 橫向套色：手動

3) 整體構成：版輥、刮刀、墨盤、網紋輥，

4）刮刀：采用單向刮刀，刮刀的材料選用高強度鋁合金型材，裝卸、清洗方便，快捷；

4．  干燥裝置：

   1) 每組配強風+紅外線烘箱干燥

   2 ）烘箱電熱和風化智能控制，烘箱內溫度可控。

5．   收卷裝置

1) 收卷方式：         單臂式中心卷曲

2) 紙芯安裝方式：     氣脹軸脹緊     1條

3) 氣脹軸規格:        3”

4) 張力控制：        全自動張力控制

5) 收卷張力范圍：    1-5KG/全幅寬

6) 單收卷直徑：      最大Φ550mm。

6.模切（不含刀模）

7.回收廢料

8.收正品

四、配套設施（用戶自行負責）

1、電源：3相*380V*50HZ、三相四線制

2、空壓機：0.75KW（1臺）



五、電器清單

類 別 主要技術 所屬產品 備 注



整機功率 主 機 5.5KW  380V 浙江 共1只

  電加熱 4KW 深圳 共4組

  電器 正泰

  墨輥電機 30W  220V AC 上海 共4組

  總功率 約24KW

放卷 PLC控制磁粉制動器 瑞安海泰 轉矩：50牛米

  放料牽引 PLC控制磁粉制動器     瑞安海泰

  色 組 LED固化

  收 卷 中心卷起

  PLC 南京    一套

  模擬糾邊 西安德鑫 一套

  觸摸屏 7寸 臺灣威侖 一套

  印版棍 客戶自選規格 溫州 1套

  陶瓷棍 網紋輥自選規格 上海 4條
